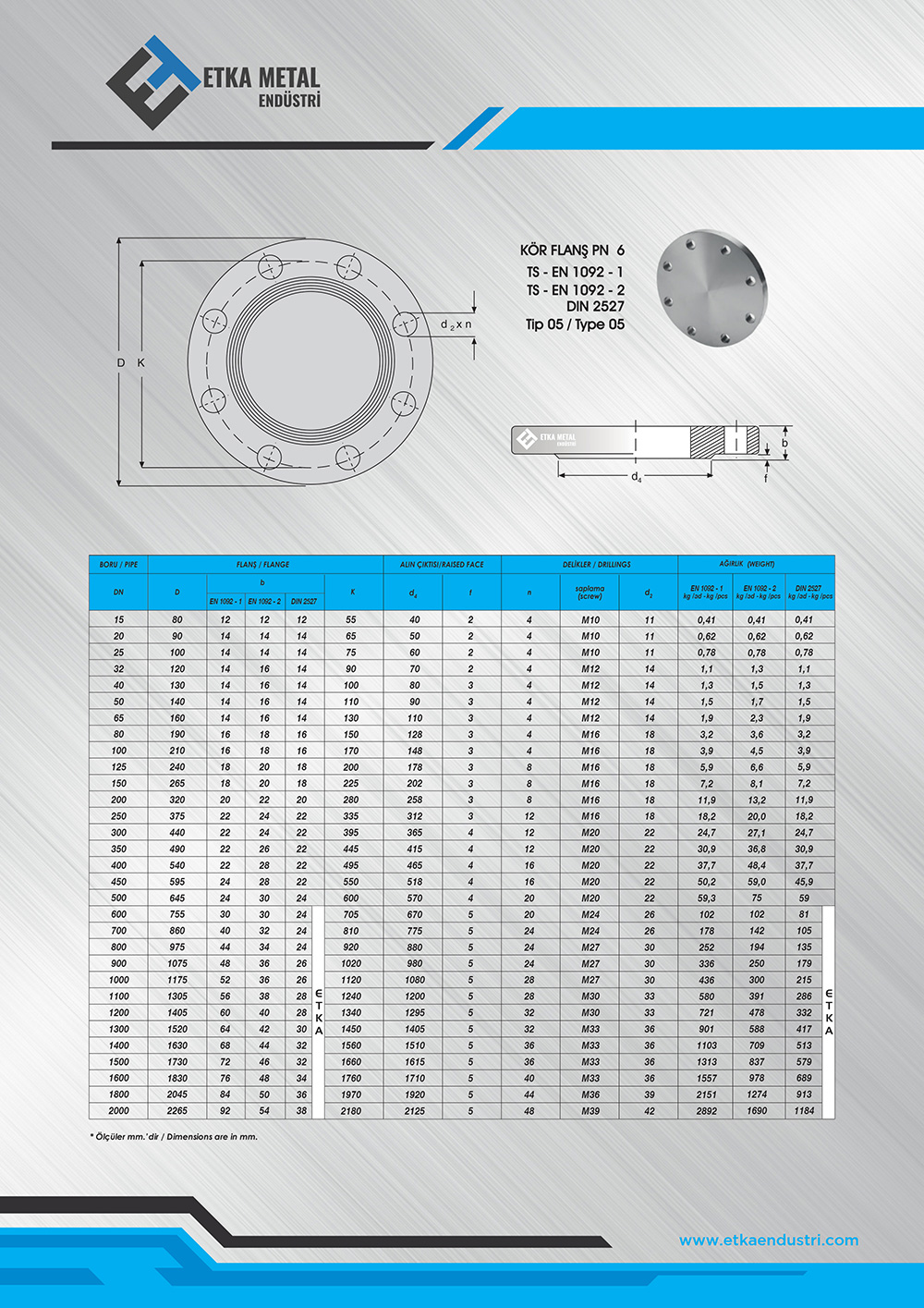

PN6 Kör Flanş EN1092-1 DIN 2527 Tip 05 / ST37 - 304L - 316L

PN6 Kör Flanş - ETKA Endüstri Güvencesiyle

Tanım ve Genel Özellikler
ETKA Endüstri olarak ürettiğimiz PN6 Kör Flanşlar, 6 bar çalışma basıncına uygun olarak tasarlanmış ekonomik bağlantı elemanlarıdır. DIN 2527 ve EN 1092-1 standartlarına uygun üretimimizle düşük basınçlı sistemler için ideal çözümler sunuyoruz.

Kör Flanş (Flat Face / FF): Flanşın yüzeyi tamamen kör olup, genellikle yumuşak conta malzemeleri (kauçuk, EPDM, fiber vb.) ile birlikte kullanılır. Kör yapısı sayesinde conta ile mükemmel bir sızdırmazlık sağlar.

Tanım ve Kullanım Alanı

• PN6, 6 bar (0.6 MPa veya yaklaşık 6 kgf/cm²) basınç dayanımını ifade eder.
• Kör flanşlar, çok düşük basınçlı boru bağlantılarında, vanalarda ve ekipmanlarda sızdırmaz birleştirme için kullanılır.
• Özellikle çok düşük basınç gerektiren sistemlerde yaygın olarak tercih edilir.

Uyumlu Standartlar

• EN 1092-1 (Avrupa standardı)
• DIN 2527 (Alman standardı)
• ISO 7005 (Uluslararası standart)
• TS, BS, ANSI/ASME gibi diğer standartlarda da benzer ürünler bulunur.

PN6 Kör Flanş, çelik malzemeden üretilen ve 6 bar basınca dayanıklı bir bağlantı elemanıdır. Hafif sistemlerde yaygın olarak kullanılan bu flanşlar, çeşitli çaplarda ve ölçülerde temin edilebilir. Boru çapı, flanş boyutları, cıvata delik sayısı ve ağırlık gibi parametreler ölçümlendirmede belirleyicidir. Karbon çelik ve paslanmaz çelik versiyonları mevcuttur.

DIN 2527 ve EN 1092-1 standartlarına uygun olarak üretilir. 6 bar ve altındaki basınç değerlerine uygundur. ST37, A105, P235GH, C22.8, 304, 304L, 316, 316L gibi malzemelerden imal edilir.

PN6 Kör Flanş Kullanım Alanları

• Çok düşük basınçlı su dağıtım sistemleri
• Düşük basınçlı hava hatları
• Sulama ve drenaj sistemleri
• Havuz ve su parkı tesisatları
• Temiz su ve atık su arıtma tesisleri
• HVAC sistemlerinde düşük basınçlı hatlar
• Plastik ve kompozit boru bağlantıları
• Gıda ve içecek endüstrisinde korozyon direnci yüksek malzeme seçenekleriyle

Boyutlandırma ve Standartlar

Flanş ölçüleri aşağıdaki standartlara göre belirlenir:

• EN 1092-1 (Avrupa standardı)
• DIN (Alman normu)
  Boyutlandırmada flanş çapı (DN), cıvata delik sayısı ve çapı gibi detaylar önem taşır.

Avantajları

• Ekonomik ve uygun maliyetlidir
• Montajı oldukça kolaydır
• Çok düşük basınçlı sistemler için idealdir
• Düz yüzeyi sayesinde conta ile mükemmel sızdırmazlık sağlar
• Paslanmaz çelik seçenekleriyle korozyona karşı dayanıklıdır

Dezavantajları

• Orta ve yüksek basınçlı sistemler için uygun değildir
• Titreşimli ortamlarda conta gevşemesi riski bulunur
• Darbe ve aşırı yüklemeye karşı dayanımı sınırlıdır

Montaj Tavsiyeleri

• Sistem basıncına ve sıcaklığına uygun conta malzemesi (kauçuk, EPDM, PTFE vb.) seçilmelidir.
• Cıvatalar çapraz sıkma yöntemiyle eşit torkta sıkılmalıdır.
• Flanş yüzeylerinin temiz, kör ve hasarsız olmasına dikkat edilmelidir.
• Montaj öncesi flanş yüzeylerinin hizalı olduğundan emin olunmalıdır.

PN6 Kör Flanşlar, özellikle çok düşük basınç gerektiren ekonomik sistemlerde sıklıkla tercih edilir. Proje gereksinimlerine göre malzeme ve standart uyumluluğu kontrol edilmelidir.
